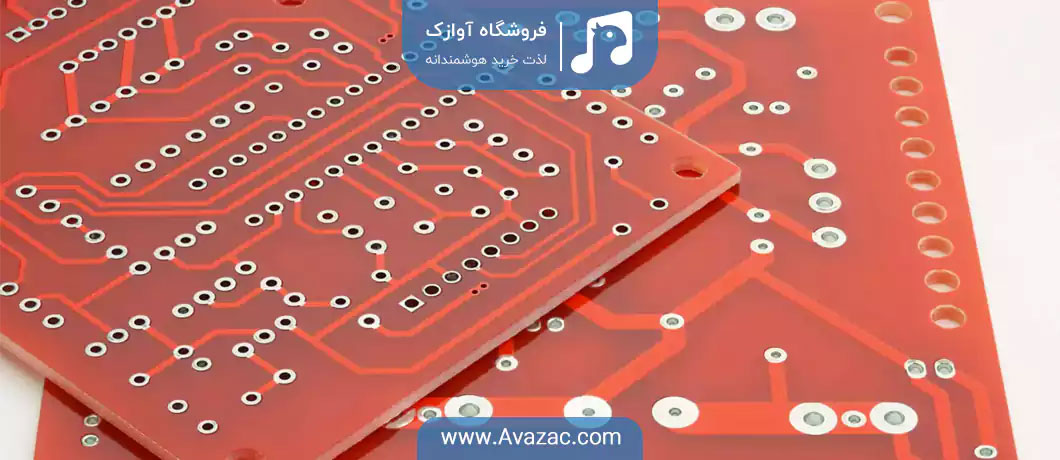

برد مدار چاپی چیست؟

برد مدار چاپی (PCB) یا به اختصار (Printed Circuit Board) پایه و اساس بسیاری از دستگاه‌های الکترونیکی امروزی است. این بردها از لایه‌های نازکی از مواد رسانا مانند مس ساخته شده‌اند که مسیری برای جریان الکتریسیته بین اجزای مختلف دستگاه ایجاد می‌کنند.

تاریخچه:

اولین بردهای مدار چاپی در دهه 1940 میلادی توسعه یافتند. در آن زمان، این بردها از مواد غیر رسانا مانند کاغذ یا فایبرگلاس ساخته می‌شدند و مسیرهای رسانا با دست نقاشی می‌شدند. با پیشرفت تکنولوژی، روش‌های ساخت PCB به طور قابل توجهی بهبود یافته است. امروزه، PCB ها با استفاده از فرآیندهای چاپ با دقت بالا تولید می‌شوند.

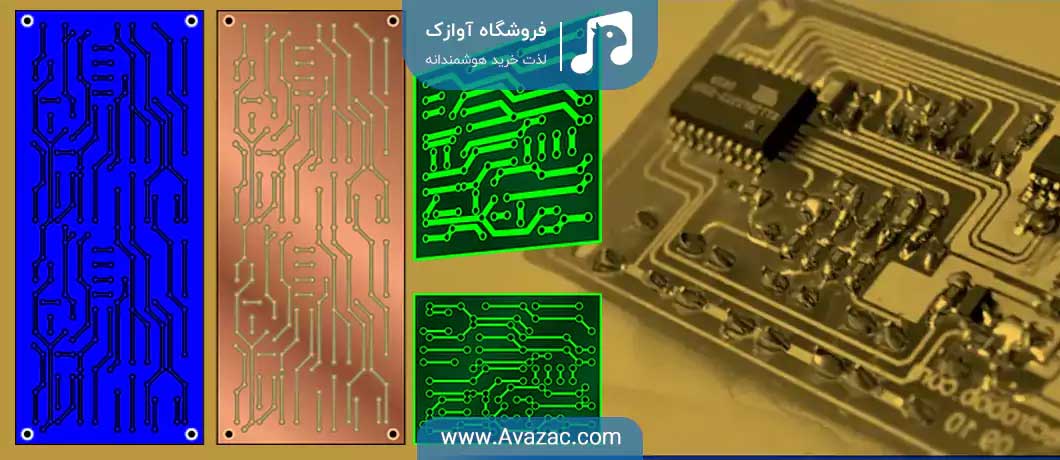

انواع برد مدار چاپی:

بردهای مدار چاپی در انواع مختلفی تولید می‌شوند که هر کدام برای کاربرد خاصی مناسب هستند. برخی از رایج‌ترین انواع PCB ها عبارتند از:
• بردهای مدار چاپی تک لایه: این نوع PCB ها فقط یک لایه رسانا دارند و برای مدارهای ساده مناسب هستند.
• بردهای مدار چاپی دو لایه: این نوع PCB ها دو لایه رسانا دارند و برای مدارهای پیچیده‌تر مناسب هستند.

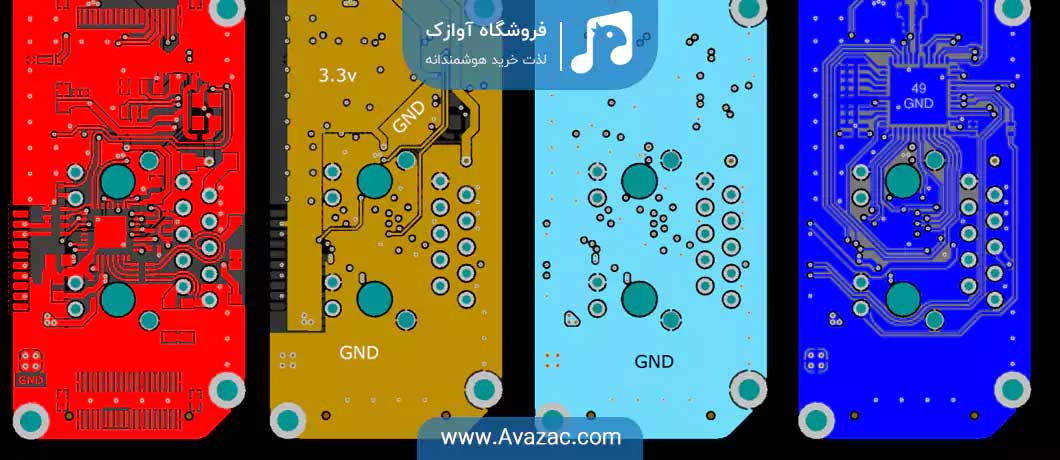

• بردهای مدار چاپی چند لایه: این نوع PCB ها بیش از دو لایه رسانا دارند و برای مدارهای بسیار پیچیده مناسب هستند.
• بردهای مدار چاپی انعطاف پذیر: این نوع PCB ها از موادی مانند پلاستیک ساخته می‌شوند که می‌توان آنها را خم کرد.
• بردهای مدار چاپی آلومینیومی: این نوع PCB ها از آلومینیوم ساخته می‌شوند و برای اتلاف حرارت بهتر مناسب هستند.

کاربردهای برد مدار چاپی:

بردهای مدار چاپی در طیف وسیعی از دستگاه‌های الکترونیکی از جمله موارد زیر استفاده می‌شوند:

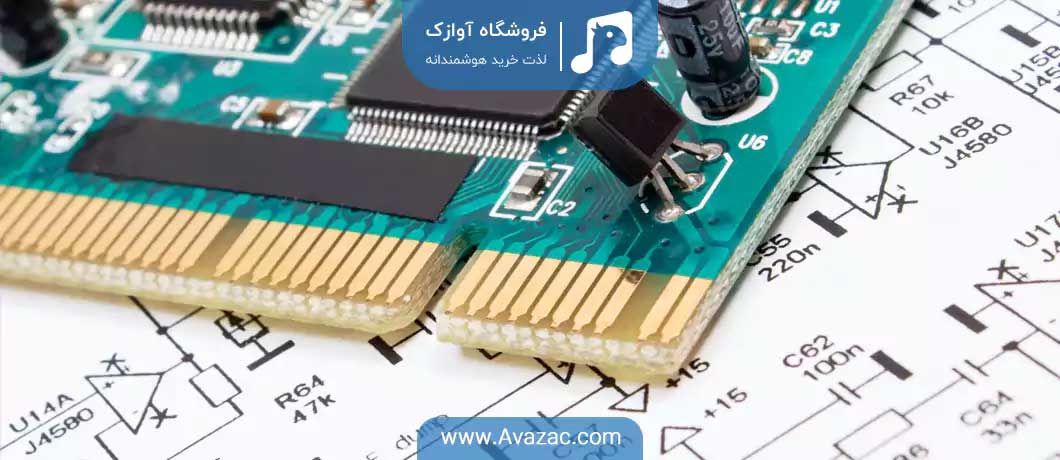

• رایانه‌ها: مادربرد، کارت گرافیک، کارت حافظه و سایر اجزای داخلی رایانه از PCB ها ساخته می‌شوند.
• تلفن‌های همراه: PCB ها در تمام بخش‌های تلفن‌های همراه از جمله برد اصلی، صفحه نمایش و دوربین استفاده می‌شوند.
• تلویزیون‌ها: PCB ها در برد اصلی تلویزیون، پنل LCD و سایر اجزای آن استفاده می‌شوند.
• خودروها: PCB ها در سیستم‌های الکترونیکی خودرو مانند موتور، گیربکس و سیستم تهویه مطبوع استفاده می‌شوند.
• صنعت پزشکی: PCB ها در دستگاه‌های پزشکی مانند دستگاه‌های تصویربرداری، تجهیزات آزمایشگاهی و ایمپلنت‌های پزشکی استفاده می‌شوند.

مزایای استفاده از برد مدار چاپی:

بردهای مدار چاپی (PCB) به دلیل مزایای متعددی که دارند، به طور گسترده در طیف وسیعی از دستگاه‌های الکترونیکی از جمله رایانه‌ها، تلفن‌های همراه، تلویزیون‌ها، خودروها و تجهیزات پزشکی استفاده می‌شوند.
در ادامه به برخی از مزایای استفاده از برد مدار چاپی با تفصیل بیشتر اشاره می‌کنیم:

1. قابلیت اطمینان بالا:

PCBها به دلیل کیفیت ساخت بالا و اتصالات قوی، بسیار قابل اعتماد هستند.
استفاده از مواد با کیفیت و فرآیندهای تولید دقیق در ساخت PCB ها، احتمال خرابی آنها را به طور قابل توجهی کاهش می‌دهد.
PCB ها در برابر لرزش، ضربه و رطوبت مقاوم هستند و می‌توانند در شرایط سخت محیطی کار کنند.

2. اندازه کوچک:

PCB ها می‌توانند در اندازه‌های بسیار کوچک ساخته شوند که این امر آنها را برای استفاده در دستگاه‌های قابل حمل مناسب می‌کند. با استفاده از تکنولوژی‌های جدید، می‌توان ضخامت PCB ها را تا حد زیادی کاهش داد. کوچک بودن PCB ها باعث کاهش فضای اشغال شده توسط دستگاه‌های الکترونیکی می‌شود.

3. هزینه کم:

PCB ها به دلیل تولید انبوه، مقرون به صرفه هستند. فرآیندهای تولید PCB ها به طور مداوم در حال بهبود هستند که این امر باعث کاهش هزینه تولید آنها می‌شود. استفاده از PCB ها در تولید انبوه دستگاه‌های الکترونیکی، هزینه نهایی آنها را کاهش می‌دهد.

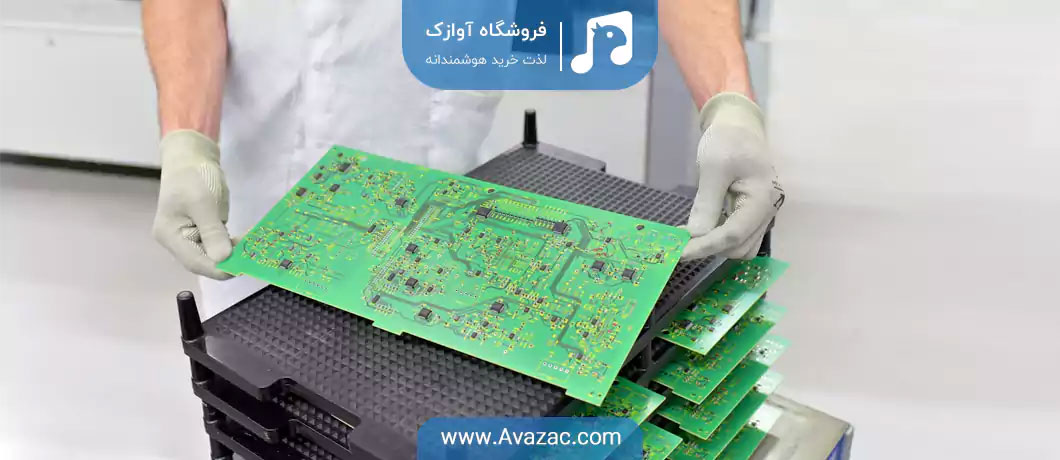

4. قابلیت تولید انبوه:

PCB ها به راحتی می‌توانند در تعداد زیاد تولید شوند. فرآیند تولید PCB ها به طور کامل خودکار است و به نیروی انسانی کمی نیاز دارد. قابلیت تولید انبوه PCB ها، تولید انبوه دستگاه‌های الکترونیکی را با قیمت تمام شده پایین امکان‌پذیر می‌کند.

5. قابلیت تعمیر:

PCB ها در صورت خرابی به راحتی قابل تعمیر هستند. قطعات معیوب روی PCB ها به راحتی قابل تعویض هستند. به خاطر داشته باشید تعمیر PCB ها به مراتب ارزان‌تر از تعویض آنها است.

6. اتصالات قوی:

PCB ها اتصالات قوی و قابل اعتمادی بین اجزای مختلف دستگاه ایجاد می‌کنند. اتصالات قوی PCB ها از بروز مشکلاتی مانند قطع شدن و اتصال کوتاه جلوگیری می‌کند. اتصالات قوی PCB ها باعث افزایش طول عمر دستگاه‌های الکترونیکی می‌شود.

7. راندمان بالا:

PCB ها به دلیل اتصالات قوی و طراحی دقیق، راندمان بالایی دارند. راندمان بالا PCB ها باعث کاهش اتلاف انرژی و گرمای تولیدی می‌شود. راندمان بالا PCB ها به عمر طولانی‌تر دستگاه‌های الکترونیکی و کاهش هزینه‌های عملیاتی آنها کمک می‌کند.

8. تنوع:

بردهای مدار چاپی ها در انواع مختلفی از جمله تک لایه، دو لایه، چند لایه، انعطاف پذیر و آلومینیومی تولید می‌شوند. تنوع این بردها به طراحان این امکان را می‌دهد تا از PCB مناسب برای هر کاربردی استفاده کنند. تنوع PCB ها به نوآوری در طراحی و تولید دستگاه‌های الکترونیکی کمک می‌کند.

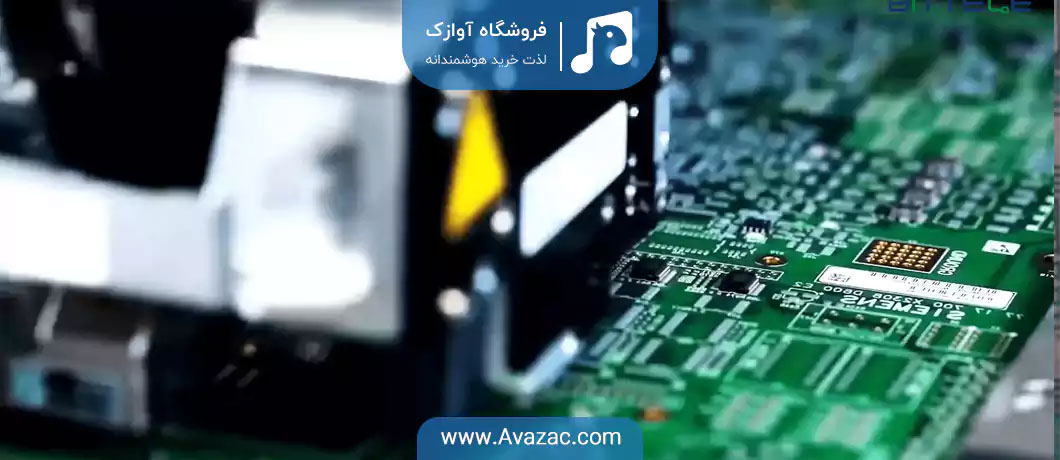

9. قابلیت مونتاژ خودکار:

بردهای مدارچاپی به راحتی می‌توانند به صورت خودکار مونتاژ شوند. مونتاژ خودکار PCB ها سرعت و دقت مونتاژ دستگاه‌های الکترونیکی را افزایش می‌دهد. مونتاژ خودکار PCB ها به کاهش هزینه‌های تولید انبوه دستگاه‌های الکترونیکی کمک می‌کند.

آموزش لحیم‌کاری قطعاتsmd ‎‏ را در بلاگ آوازک بخوانید.

10. سازگاری با محیط زیست:

PCB ها با استفاده از مواد سازگار با محیط زیست تولید می‌شوند. فرآیندهای تولید PCB ها به طور مداوم در حال بهبود هستند تا از ضایعات و آلودگی محیط زیست جلوگیری شود. استفاده از PCB ها به حفظ محیط زیست کمک می‌کند.
در پایان، به چند نکته کلیدی در مورد مزایای ای برد ها اشاره می‌کنیم:

بردهای مدارچاپی مزایای متعددی دارند که آنها را به انتخابی ایده‌آل برای طیف وسیعی از کاربردهای الکترونیکی تبدیل می‌کند.
مزایای آن ها شامل قابلیت اطمینان بالا، اندازه کوچک، هزینه کم، قابلیت تولید انبوه، قابلیت تعمیر، اتصالات قوی، راندمان بالا، تنوع، قابلیت مونتاژ خودکار و سازگاری با محیط زیست است.
برد ها در آینده نیز نقش مهمی در دنیای الکترونیک خواهند داشت.

معایب استفاده از برد مدار چاپی:

• طراحی پیچیده: طراحی PCB ها می‌تواند پیچیده باشد و به دانش تخصصی نیاز دارد.
• هزینه بالای طراحی: هزینه طراحی PCB ها می‌تواند بالا باشد.
• فرآیند تولید پیچیده: فرآیند تولید PCB ها می‌تواند پیچیده باشد و به تجهیزات تخصصی نیاز دارد.
• مشکلات زیست محیطی: تولید PCB ها می‌تواند مواد شیمیایی مضری را در محیط زیست آزاد کند.
بردهای مدار چاپی نقش مهمی در دنیای امروز دارند. این بردها در طیف وسیعی از دستگاه‌های الکترونیکی استفاده می‌شوند و مزایای زیادی مانند قابلیت اطمینان بالا، اندازه کوچک و هزینه کم دارند.
با توجه به مزایای و کاربردهای گسترده، بردهای مدار چاپی در آینده نیز نقش مهمی در دنیای الکترونیک خواهند داشت.
در این مقاله از مجموعه مقالات وبسایت آوازک به بررسی برد مدار چاپی (PCB) پرداختیم. PCB ها پایه و اساس بسیاری از دستگاه‌های الکترونیکی امروزی هستند و مسیری برای جریان الکتریسیته بین اجزای مختلف دستگاه ایجاد می‌کنند.
PCB ها در انواع مختلفی تولید می‌شوند و هر کدام برای کاربرد خاصی مناسب هستند. از جمله مزایای استفاده از PCB ها می‌توان به قابلیت اطمینان بالا، اندازه کوچک، هزینه کم و قابلیت تولید انبوه اشاره کرد.
با توجه به مزایای و کاربردهای گسترده، بردهای مدار چاپی در آینده نیز نقش مهمی در دنیای الکترونیک خواهند داشت.
در پایان، به چند نکته کلیدی در مورد PCB ها اشاره می‌کنیم:

• PCB ها در انواع مختلفی از جمله تک لایه، دو لایه، چند لایه، انعطاف پذیر و آلومینیومی تولید می‌شوند.
• PCB ها در طیف وسیعی از دستگاه‌های الکترونیکی از جمله رایانه‌ها، تلفن‌های همراه، تلویزیون‌ها، خودروها و تجهیزات پزشکی استفاده می‌شوند.
• مزایای استفاده از PCB ها شامل قابلیت اطمینان بالا، اندازه کوچک، هزینه کم و قابلیت تولید انبوه است.
• PCB ها در آینده نیز نقش مهمی در دنیای الکترونیک خواهند داشت.
