آشنایی با انواع کابل و اتصالات استودیویی

در دنیای پررونق صدا و موسیقی، داشتن یک استودیوی خانگی یا حرفه‌ای به یک نیاز اساسی تبدیل شده است. یکی از مهم‌ترین اجزای تشکیل‌دهنده هر استودیو، انواع کابل‌ها و اتصالات است. این قطعات کوچک اما حیاتی، نقش کلیدی در انتقال دقیق و بدون نویز سیگنال‌های صوتی ایفا می‌کنند. در این مقاله، به بررسی انواع مختلف کابل‌ها و اتصالات استودیویی و کاربردهای آن‌ها می‌پردازیم تا به شما در انتخاب بهترین گزینه برای تجهیزات خود کمک کنیم.

کابل ها مسیر انتقال صدا در استودیوهای موسیقی

از زمانی که بشر متوجه شد می‌تواند با ایجاد صدا با هم ارتباط برقرار کند، تلاش کرده است تا راهی برای انتقال آن به فواصل دور پیدا کند. گراهام بل، مخترع تلفن، با ابتکار خود، صدای انسان را از سیم عبور داد و دنیای ارتباطات را متحول کرد. اما ضبط و انتقال موسیقی به صورت دیجیتال مسیری طولانی را طی کرد تا به کیفیت امروزی برسد.
در دنیای موسیقی، انتقال دقیق و بدون نویز صدا از اهمیت بسیار بالایی برخوردار است. برای این منظور، از کابل‌های مختلفی استفاده می‌شود. این کابل‌ها مانند رگ‌های بدن یک سازنده موسیقی، وظیفه انتقال سیگنال‌های صوتی را از یک دستگاه به دستگاه دیگر بر عهده دارند. انتخاب نوع کابل مناسب، به نوع سیگنال، فاصله بین دستگاه‌ها و کیفیت صدایی که مدنظر است بستگی دارد.

چرا انتخاب کابل مناسب مهم است؟

کاهش نویز: کابل‌های با کیفیت، نویزهای خارجی را کاهش می‌دهند و سیگنال صوتی را با وضوح بیشتری منتقل می‌کنند.
انتقال دقیق سیگنال: هرگونه اختلال در کابل می‌تواند باعث تغییر در کیفیت صدا شود.
طول عمر بیشتر تجهیزات: کابل‌های با کیفیت، عمر مفید تجهیزات صوتی را افزایش می‌دهند.

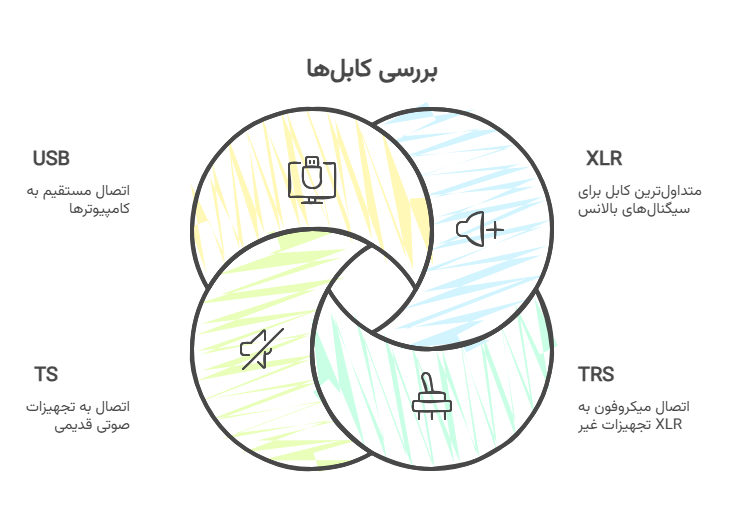

انواع کابل‌های صوتی

کابل‌های بالانس: این کابل‌ها برای انتقال سیگنال‌های حساس مانند صدای میکروفون‌ها بسیار مناسب هستند. آن‌ها در برابر نویزهای خارجی مقاوم‌ترند.
کابل‌های غیربالانس: این کابل‌ها برای اتصال تجهیزات ساده‌تر مانند گیتار یا کیبورد استفاده می‌شوند.
کابل‌های دیجیتال: برای انتقال داده‌های صوتی به صورت دیجیتال به کار می‌روند و در سیستم‌های صوتی حرفه‌ای کاربرد دارند.
در ابتدا درباره کابل‌ها بالانس و غیربالانس خواهیم نوشت و سپس به سراغ کابلهای استودیوی خواهیم رفت.

خرید انواع فیش های صوتی در سایت آوازک: فیش و اتصالات

کابل بالانس و غیربالانس

دو نوع اصلی کابل صوتی که برا انتقال صدا مورد استفاده قرار می‌گیرند، بالانس و غیربالانس هستند:

کابل‌های بالانس

کابل‌های بالانس، سدی مستحکم در برابر توفان نویزهای ناخواسته هستند. این کابل‌ها که معمولاً حداقل سه سیم دارند، سیگنال‌های صوتی را به شکلی خاص منتقل می‌کنند تا از تأثیرگذاری نویزهای محیطی بر کیفیت صدا جلوگیری کنند. در این نوع کابل‌ها، دو سیم حامل سیگنال، یکسان اما با قطبیت مخالف هستند. این طراحی هوشمندانه به این معنی است که هر نویزی که به سیم‌ها اضافه می‌شود، به هر دو سیم به طور یکسان و با قطبیت یکسان وارد می‌شود.

اما نکته‌ی کلیدی اینجاست که دستگاهی که سیگنال را دریافت می‌کند، قادر است سیگنال یکی از سیم‌ها را برعکس کند. به عبارت دیگر، اگر نویزی مثبت به یک سیم اضافه شده باشد، دستگاه، نویز منفی را از سیم دیگر تشخیص می‌دهد. در نهایت، با جمع کردن این دو سیگنال، نویزها یکدیگر را خنثی می‌کنند و سیگنال اصلی بدون هیچ گونه تغییر قابل توجهی به مقصد می‌رسد. این مکانیزم، همانند یک سیستم دفاعی قدرتمند، از سیگنال صوتی در برابر تهاجم نویزها محافظت می‌کند.

کاربردهای کابل‌های بالانس:

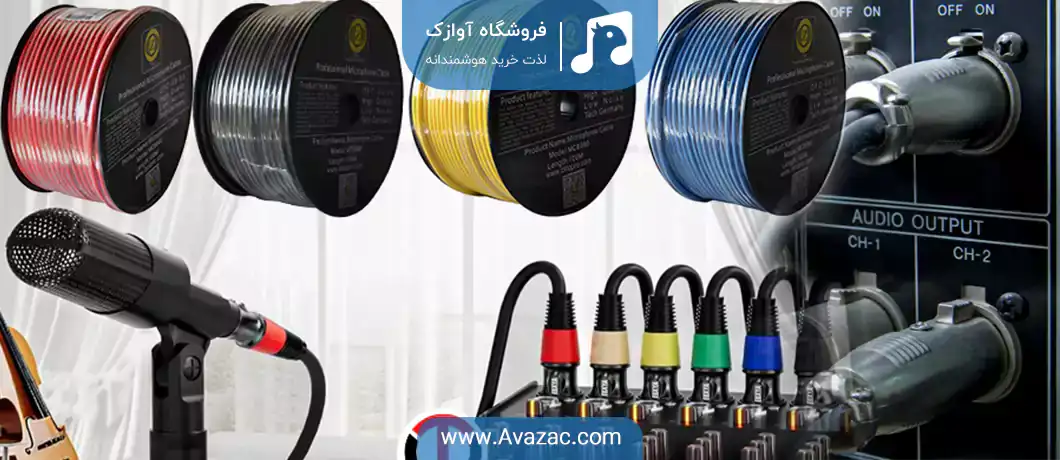

مسافت‌های طولانی: به دلیل مقاومت بالای آن‌ها در برابر نویز، کابل‌های بالانس برای انتقال سیگنال در مسافت‌های طولانی بسیار مناسب هستند.

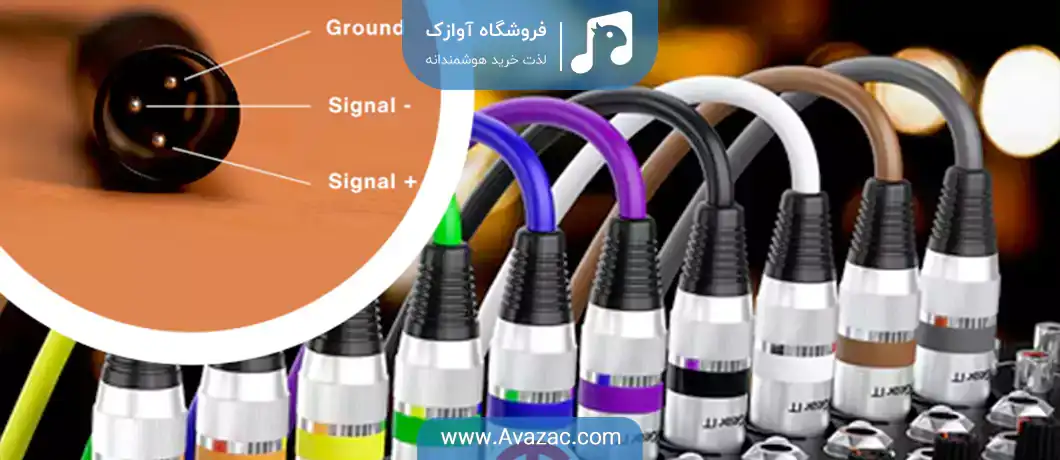

میکروفون‌ها: میکروفون‌ها معمولاً سیگنال‌های ضعیفی تولید می‌کنند که به شدت تحت تأثیر نویزهای محیطی قرار می‌گیرند. به همین دلیل، برای اتصال میکروفون به میکسر از کابل‌های XLR (که نوعی کابل بالانس است) استفاده می‌شود.
تجهیزات حرفه‌ای: در استودیوهای ضبط و تجهیزات صوتی حرفه‌ای، به دلیل اهمیت بالای کیفیت صدا، از کابل‌های بالانس استفاده می‌شود.
این کابل‌ها دارای دو هادی هستند که سیگنال‌های صوتی را در جهت مخالف یکدیگر حمل می‌کنند. این طراحی به کاهش نویزهای خارجی و افزایش کیفیت صدا کمک شایانی می‌کند. کابل‌های XLR نمونه بارزی از کابل‌های بالانس هستند که معمولاً برای اتصال میکروفون‌ها، میکسر‌ها و تجهیزات حرفه‌ای دیگر استفاده می‌شوند.

کابل‌های غیربالانس

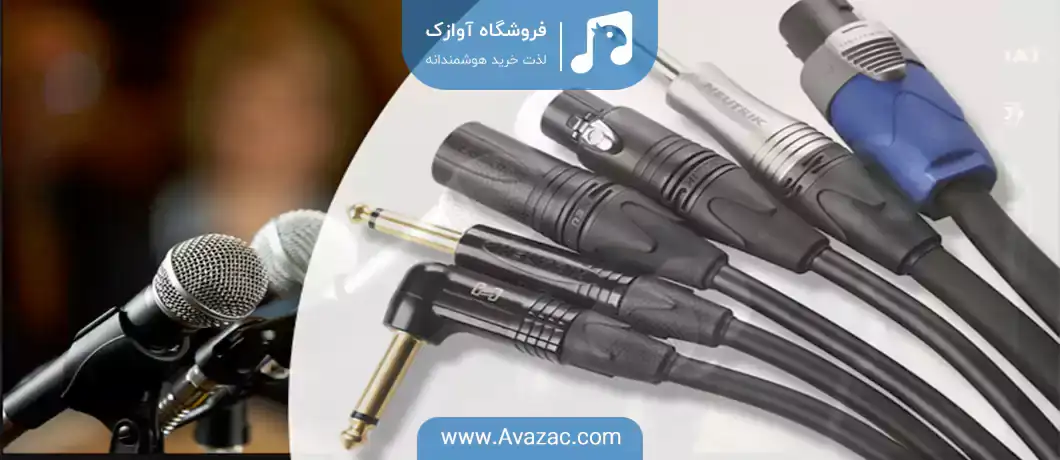

این کابل‌ها تنها یک هادی دارند و در مقایسه با کابل‌های بالانس، مستعد تداخل نویز بیشتری هستند. کابل‌های TS و TRS نمونه‌هایی از کابل‌های غیربالانس هستند که برای اتصال تجهیزات ساده‌تر مانند گیتار، کیبورد و برخی از تجهیزات صوتی مصرفی استفاده می‌شوند.
کابل‌های غیربالانس، برخلاف همتایان بالانس خود، از ساختار ساده‌تری برخوردارند. این کابل‌ها معمولاً از دو سیم تشکیل شده‌اند: یک سیم حامل سیگنال و یک سیم زمین. سادگی ساختار این کابل‌ها، آن‌ها را مستعد دریافت انواع نویزهای الکترومغناطیسی می‌کند.

چرا کابل‌های غیربالانس مستعد نویز هستند؟

اثر آنتن: سیم‌های این کابل‌ها به خصوص در طول‌های بلند، مانند یک آنتن عمل می‌کنند و امواج الکترومغناطیسی محیط اطراف را جذب می‌کنند. این نویزهای جذب شده به همراه سیگنال اصلی به دستگاه بعدی منتقل می‌شوند.
عدم وجود مکانیزم حذف نویز: بر خلاف کابل‌های بالانس که دارای مکانیزمی برای حذف نویزهای مشترک هستند، کابل‌های غیربالانس فاقد چنین مکانیزمی هستند.

کانکتور TS

کابل‌های غیربالانس معمولاً از کانکتورهای TS (Tip-Sleeve) استفاده می‌کنند. این کانکتورها دو پایه دارند: یک پایه برای سیگنال و یک پایه برای زمین. سادگی این کانکتورها، آن‌ها را برای استفاده در تجهیزات ساده‌تر مانند گیتار، کیبورد و برخی از تجهیزات صوتی مصرفی مناسب می‌سازد.

کاربردهای کابل‌های غیربالانس:

تجهیزات ساده: به دلیل ساختار ساده و هزینه کمتر، کابل‌های غیربالانس برای اتصال تجهیزات ساده‌تر مانند گیتار، کیبورد و برخی از تجهیزات صوتی مصرفی به طور گسترده استفاده می‌شوند.
مسافت‌های کوتاه: در مسافت‌های کوتاه و در محیط‌هایی با نویز کم، می‌توان از کابل‌های غیربالانس استفاده کرد.

آشنایی کامل با کابل آی یو ایکس در لینک: کابل aux چیست

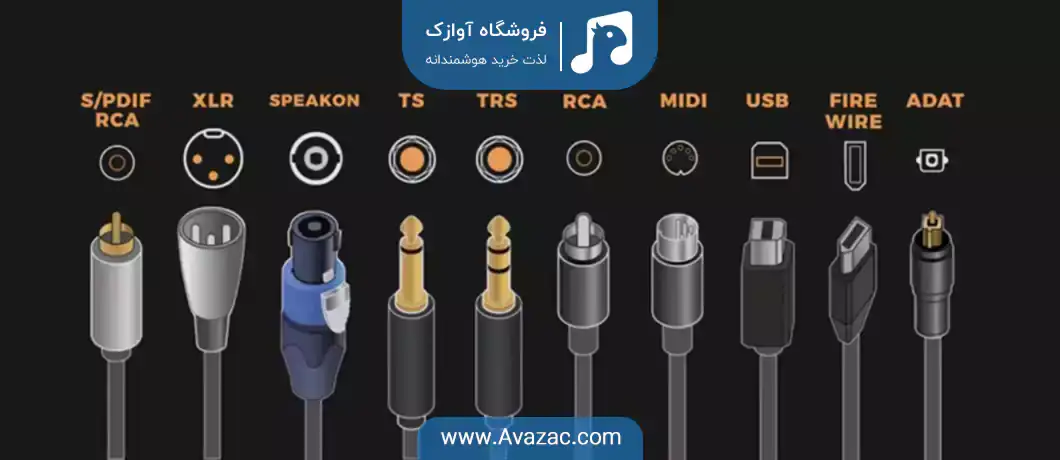

انواع دیگر کابل‌ها و اتصالات صدا

علاوه بر کابل‌های بالانس و غیربالانس، انواع دیگری از کابل‌ها و اتصالات نیز در استودیوها کاربرد دارند، از جمله:

کابل‌های دیجیتال

کابل‌های دیجیتال، دروازه‌ای به دنیای صدای باکیفیت و بدون نویز هستند. این کابل‌ها اطلاعات صوتی را به صورت بیت‌های دیجیتال منتقل می‌کنند که در مقایسه با سیگنال‌های آنالوگ، کمتر تحت تأثیر نویز و تداخل قرار می‌گیرند. دو نوع رایج از کابل‌های دیجیتال عبارتند از S/PDIF و فیبر نوری. S/PDIF (Sony/Philips Digital Interface Format) سیگنال‌های صوتی دیجیتال را به صورت کواکسیال یا فیبر نوری منتقل می‌کند و در بسیاری از دستگاه‌های صوتی خانگی مانند پخش‌کننده‌های CD و DVD یافت می‌شود. کابل‌های فیبر نوری نیز برای انتقال سیگنال‌های دیجیتال استفاده می‌شوند، اما به دلیل مقاومت بالاتر در برابر نویز و تداخل، برای انتقال در مسافت‌های طولانی و در محیط‌های پر نویز مناسب‌تر هستند.

کابل‌های MIDI: زبان مشترک ابزارهای موسیقی الکترونیکی

کابل‌های MIDI (Musical Instrument Digital Interface) برای برقراری ارتباط بین تجهیزات موسیقی الکترونیکی مانند سینتی‌سایزرها، درام ماشین‌ها و کامپیوتر استفاده می‌شوند. این کابل‌ها اطلاعاتی مانند نت‌ها، سرعت، ولتاژ و سایر پارامترهای موسیقی را بین دستگاه‌ها مبادله می‌کنند. با استفاده از کابل MIDI، می‌توانید چندین دستگاه موسیقی را به هم متصل کرده و یک سیستم موسیقی قدرتمند ایجاد کنید.

کابل‌های RCA

کابل‌های RCA )Radio Corporation of America) یکی از رایج‌ترین انواع کابل‌های صوتی هستند که معمولاً برای اتصال تجهیزات صوتی مصرفی مانند پخش‌کننده‌های CD، آمپلی‌فایرها و سیستم‌های سینمای خانگی استفاده می‌شوند. این کابل‌ها دارای دو کانکتور مدور هستند که به صورت جفت به هم متصل می‌شوند. یکی از کانکتورها برای سیگنال چپ و دیگری برای سیگنال راست استفاده می‌شود. کابل‌های RCA معمولاً برای انتقال سیگنال‌های آنالوگ استفاده می‌شوند، اما برخی از انواع آن‌ها نیز برای انتقال سیگنال‌های دیجیتال طراحی شده‌اند.

کابل BNC

کابل BNC، با کانکتورهای منحصر به فردی که به شکل سرنیزه هستند، در بسیاری از تجهیزات الکترونیکی از جمله تجهیزات صوتی تصویری، دوربین‌های مداربسته و دستگاه‌های آزمایشگاهی مانند اسیلوسکوپ یافت می‌شود. این کانکتورها به دلیل اتصال محکم و قابلیت استفاده مجدد، بسیار محبوب هستند. در استودیوهای موسیقی، کابل‌های BNC معمولاً برای همگام‌سازی سیگنال‌های مختلف استفاده می‌شوند. به عنوان مثال، برای هماهنگ کردن سرعت پخش در دستگاه‌های مختلف مانند سینتی‌سایزرها و دیلی‌ها، از کابل BNC استفاده می‌شود. این امر باعث می‌شود که همه دستگاه‌ها با هم به صورت هماهنگ کار کنند و صدایی یکپارچه تولید کنند.

کابل MIDI

کابل MIDI، مخفف Musical Instrument Digital Interface، برای برقراری ارتباط بین ابزارهای موسیقی الکترونیکی مانند سینتی‌سایزرها، درام ماشین‌ها و کامپیوتر استفاده می‌شود. این کابل‌ها اطلاعات موسیقی مانند نت‌ها، سرعت و شدت صدا را بین دستگاه‌ها منتقل می‌کنند. به عبارت دیگر، MIDI یک زبان مشترک برای ابزارهای موسیقی الکترونیکی است. با استفاده از کابل MIDI، می‌توانید چندین دستگاه موسیقی را به هم متصل کرده و یک سیستم موسیقی قدرتمند ایجاد کنید.

کابل S/PDIF

کابل S/PDIF (Sony/Philips Digital Interface) برای انتقال سیگنال‌های صوتی دیجیتال با کیفیت بالا بین دستگاه‌های صوتی استفاده می‌شود. این کابل‌ها از کانکتورهای RCA استفاده می‌کنند و معمولاً برای اتصال دستگاه‌هایی مانند پخش‌کننده‌های CD، DVD و داک‌های صوتی به آمپلی‌فایرها یا سیستم‌های سینمای خانگی به کار می‌روند. کابل‌های S/PDIF نسبت به کابل‌های آنالوگ، کمتر تحت تأثیر نویز قرار می‌گیرند و کیفیت صدای بهتری را ارائه می‌دهند.

کابل ADAT

کابل ADAT برای انتقال همزمان هشت کانال صوتی دیجیتال بین دستگاه‌های صوتی استفاده می‌شود. این کابل‌ها از فیبر نوری برای انتقال داده‌ها استفاده می‌کنند که باعث می‌شود در برابر نویز و تداخل بسیار مقاوم باشند. کابل‌های ADAT معمولاً در استودیوهای ضبط حرفه‌ای برای اتصال پری‌آمپ‌ها، مبدل‌های دیجیتال به آنالوگ و سایر تجهیزات صوتی به کارت صدا استفاده می‌شوند.

کابل Sync ADAT

کابل Sync ADAT برای همگام‌سازی دستگاه‌های صوتی در یک استودیو استفاده می‌شود. این کابل‌ها سیگنال‌های کلاک را بین دستگاه‌ها منتقل می‌کنند تا اطمینان حاصل شود که همه دستگاه‌ها با هم به صورت هماهنگ کار می‌کنند.

کابل Insert (Y)

کابل Insert یا Y، همانطور که از نامش پیداست، دارای شکل Y است. این کابل برای تقسیم یک سیگنال به دو قسمت یا ترکیب دو سیگنال به یک قسمت استفاده می‌شود. کابل‌های Insert اغلب در پردازش سیگنال‌های صوتی استفاده می‌شوند. به عنوان مثال، برای فرستادن یک سیگنال به یک افکت و سپس ترکیب مجدد آن با سیگنال اصلی، از کابل Insert استفاده می‌شود.

کابل USB

کابل USB چیست؟ کابل USB یکی از پرکاربردترین انواع کابل‌ها در دنیای دیجیتال است. این کابل برای اتصال انواع دستگاه‌ها از جمله کامپیوتر، تلفن همراه، پرینتر، اسکنر و بسیاری دیگر از دستگاه‌ها به یکدیگر استفاده می‌شود. در استودیوهای موسیقی، کابل USB برای اتصال اینترفیس‌های صوتی به کامپیوتر، انتقال داده‌های MIDI از کیبوردها یا میکسر به کامپیوتر و همچنین اتصال دستگاه‌های ذخیره‌سازی خارجی استفاده می‌شود.

کابل Firewire

Firewire یا IEEE 1394، زمانی یک استاندارد پرطرفدار برای انتقال داده با سرعت بالا بود. این کابل‌ها به دلیل سرعت انتقال داده‌ی بالا، به ویژه برای انتقال داده‌های ویدئویی، بسیار محبوب بودند. بسیاری از دستگاه‌های الکترونیکی مانند دوربین‌های دیجیتال، هارد اکسترنال، اسکنرها و برخی از کارت‌های صوتی از پورت Firewire پشتیبانی می‌کردند. این کابل‌ها به دلیل سرعت بالای انتقال داده، برای انتقال فایل‌های حجیم مانند ویدئو و صدا بسیار مناسب بود و برخی از مدل‌های Firewire قابلیت تأمین برق دستگاه‌های متصل را نیز داشتند. اما به دلایلی از جمله هزینه کمتر یو اس بی، در نهایت جای خود را به کابل‌های یو اس بی داد که اکنون استاندارد جهانی در صنعت صدا شده است.

انتخاب کابل مناسب

انتخاب نوع کابل مناسب برای هر اتصال به عوامل مختلفی مانند نوع تجهیزات، فاصله بین تجهیزات، کیفیت صدای مورد نظر و محیط کار بستگی دارد. برای انتخاب بهترین کابل، به موارد زیر توجه کنید:

طول کابل: طول کابل تأثیر مستقیمی بر کیفیت سیگنال دارد. هرچه طول کابل بیشتر باشد، احتمال ایجاد نویز و افت سیگنال نیز بیشتر می‌شود.
ضخامت کابل: کابل‌های ضخیم‌تر معمولاً مقاومت کمتری دارند و سیگنال را با کیفیت بهتری منتقل می‌کنند.
نوع کانکتور: مطمئن شوید که کانکتورهای کابل با پورت‌های تجهیزات شما سازگار باشند.
